- Kolay montaj
- Teach-In, harici teaching

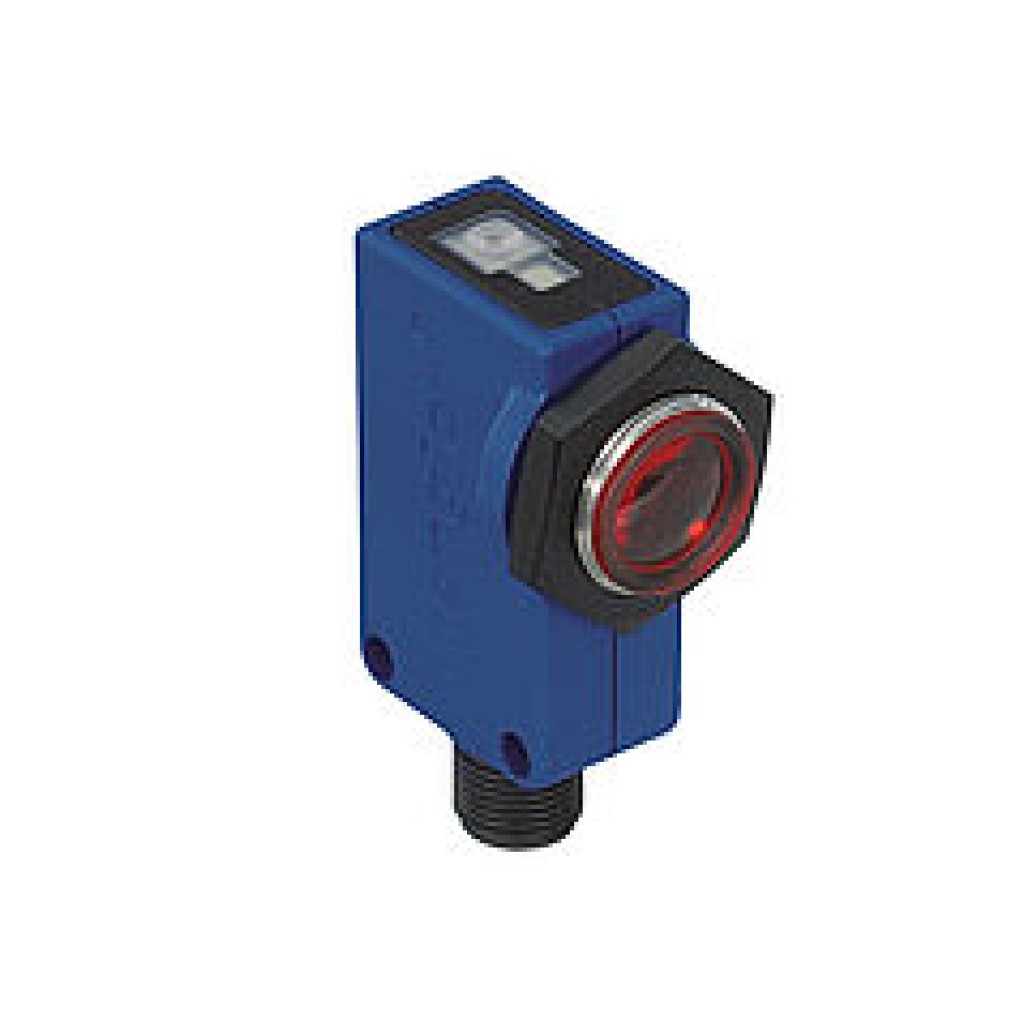

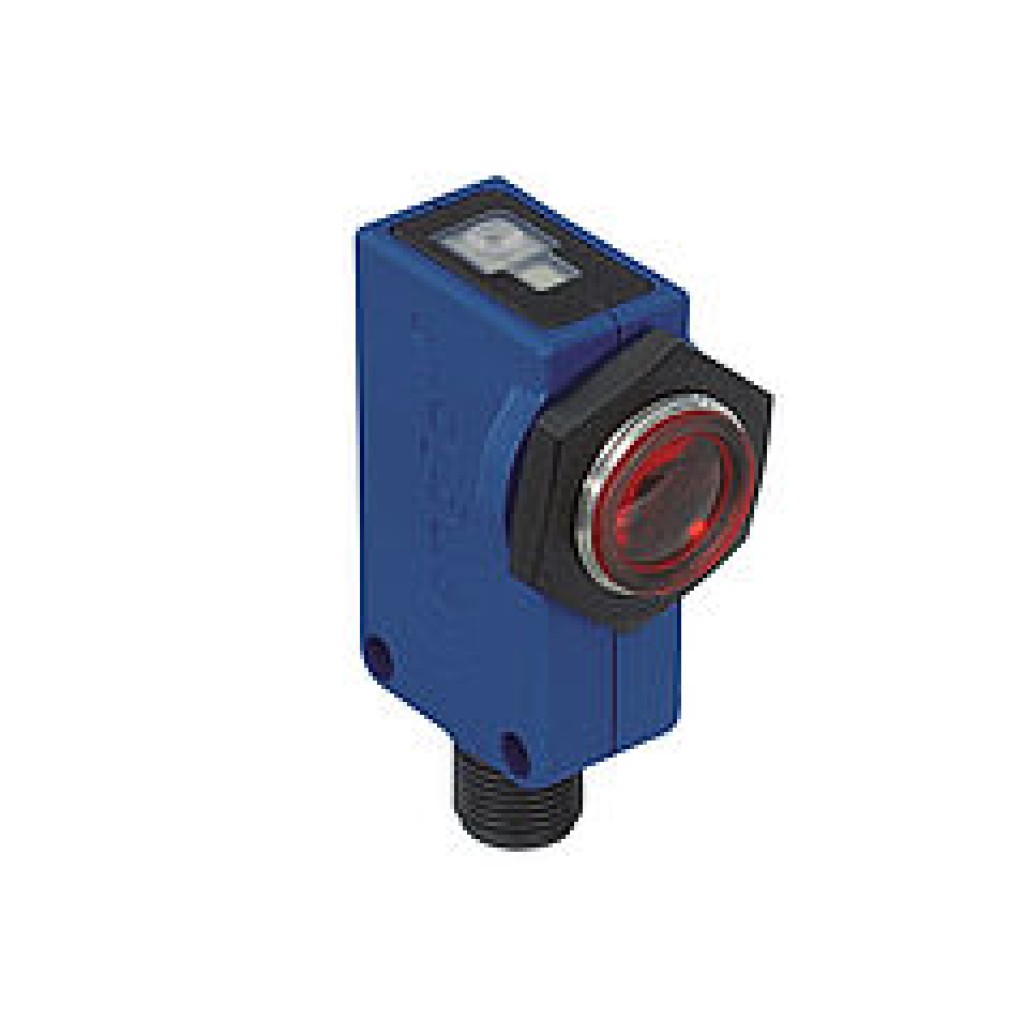

Bu sensörler, çalışabilmeleri için bir reflektöre ihtiyaç duymaktadır. wenglor, her türlü uygulama için uygun retroreflektif sensörler sunmaktadır. Bu sensör, M18 vida ile yapılan sabitleme sayesinde kolayca monte edilebilmekte ve mekanik olarak korunabilmektedir. Bir süre geciktirmesi sadece RS-232 arabirimi üzerinden etkinleştirilebilmektedir.
Optik veriler
| Algılama mesafesi | 12000 mm |
| Referans reflektör/Reflektif folyo | RQ100BA |
| Anahtarlama histerezi | < 5 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 655 nm |
| Polarizasyon filtresi | Evet |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işıma uzaklaşması | 5 mrad |
| Odak mesafesi | 500 mm |
| Tek mercekli optik | Evet |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 40 mA |
| Anahtarlama frekansı | 2 kHz |
| Tepki süresi | 250 µs |
| Açma/Kapatma geciktirmesi (RS-232) | 0...5 s |
| Isıl sürüklenme | < 5 % |
| Sıcaklık aralığı | -10...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Anahtarlama çıkışı artık akımı | < 50 µA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Kilitlenebilir | Evet |
| Teaching modu | NT, MT |
| Koruma sınıfı | III |
| FDA Accession Number | 0820374-000 |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| Adaptör kutulu RS-232 | Evet |
Bağlantı şeması
Kumanda panosu
- 06 = Teach tuşu
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Adaptör kutusu A232 |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
| Reflektör, reflektif folyo |
| Toz tüpü STAUBTUBUS-01 |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 0...12 m | |
| RE18040BA | 0...8 m | |
| RQ84BA | 0...10 m | |
| RR84BA | 0...15 m | |
| RE9538BA | 0...6 m | |
| RE6151BM | 0...10 m | |
| RR50_A | 0...9 m | |
| RE6040BA | 0...10 m | |
| RE8222BA | 0...6 m | |
| RR34_M | 0...6 m | |
| RE3220BM | 0...5 m | |
| RE6210BM | 0...4,5 m | |
| RR25_M | 0...5 m | |
| RR25KP | 0...3 m | |
| RR21_M | 0...3 m | |
| ZRAE02B01 | 0...6 m | |
| ZRME01B01 | 0...2 m | |
| ZRME03B01 | 0...6 m | |
| ZRMR02K01 | 0...3 m | |
| ZRMS02_01 | 0...2,5 m | |
| RF505 | 0...4 m | |
| RF508 | 0...3 m | |
| RF258 | 0...3 m | |
| ZRDF__K01 | 0...8 m |
