- Fiberoptik kablo adapte edilebilir
- Reflektif ve bariyer çalışma modu mümkün
- Üç adet analog çıkış
- İstenilen sayıda rengin algılanması

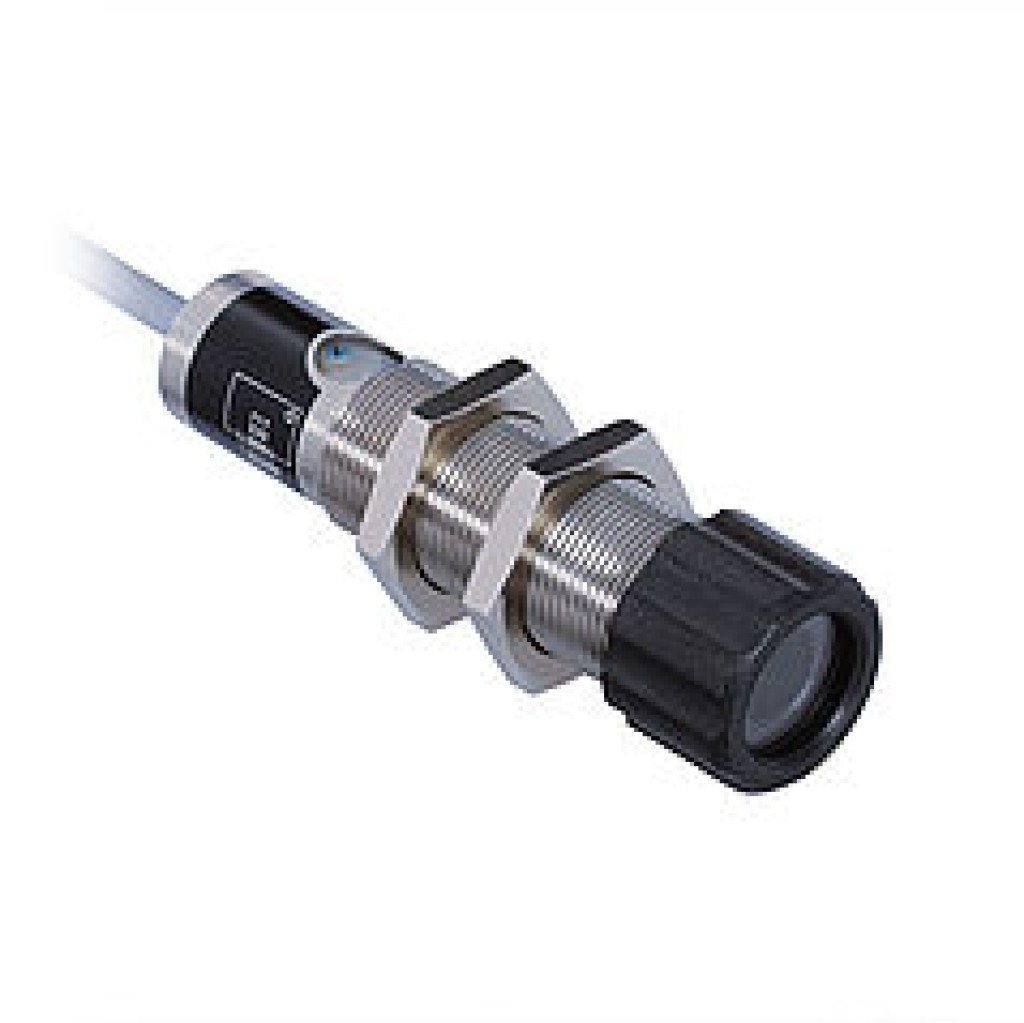

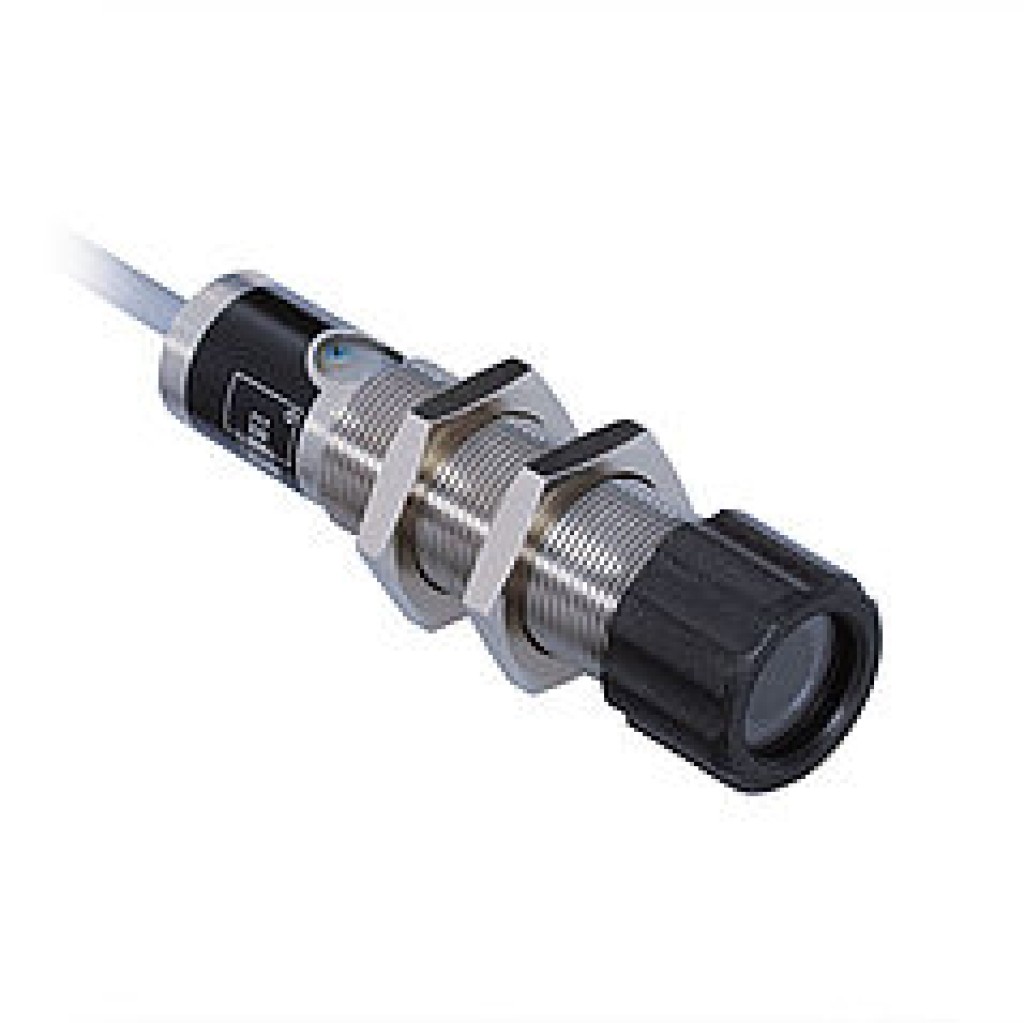

FD01, modüler yapıya sahip bir renk sensörü sisteminin bir parçasıdır ve fiberoptik kablo aracılığıyla her türlü uygulamaya adapte edilebilmektedir.
Optik veriler
| Spektral hassasiyet | 400...700 nm |
| Anahtarlama histerezi | < 15 % |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 12 ° |
Elektriksel veriler
| Besleme gerilimi | 20...30 V DC |
| Güç çekişi (Ub = 24 V) | < 50 mA |
| Sınır frekans | 1 kHz |
| Tepki süresi | 500 µs |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -10...60 °C |
| Renk çıkışı sayısı | 3 |
| Renk değeri, analog mavi/yeşil | Evet |
| Renk değeri, analog kırmızı/yeşil | Evet |
| Analog gri değeri | Evet |
| Analog çıkış | 0...10 V |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Paslanmaz çelik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | Kablo |
Çıkış fonksiyonu
| Analog çıkış | Evet |
Bağlantı şeması
Kumanda panosu
- 04 = Fonksiyon göstergesi
- 18 = Parlaklık dengeleme ayarlayıcısı
- 37 = Parlaklık göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Anahtar ağzı genişliği
Tamamlayıcı ürünler
| Fiberoptik kablo FL |
| FN04 tipi değerlendirme cihazı |
| Halojen beyaz ışık kaynağı FW01 |
| Toz tüpü STAUBTUBUS-01 |
