- Industrie 4.0'a hazır IO-Link versiyonu 1.1 ile birlikte
- Mesafe değişimlerinde bile ölçüm değerlerinin güvenilir değerlendirmesi
- ROYGBV renk alanında detaylı renk analizlerini değerlendirme amacıyla 12 anahtarlama çıkışı

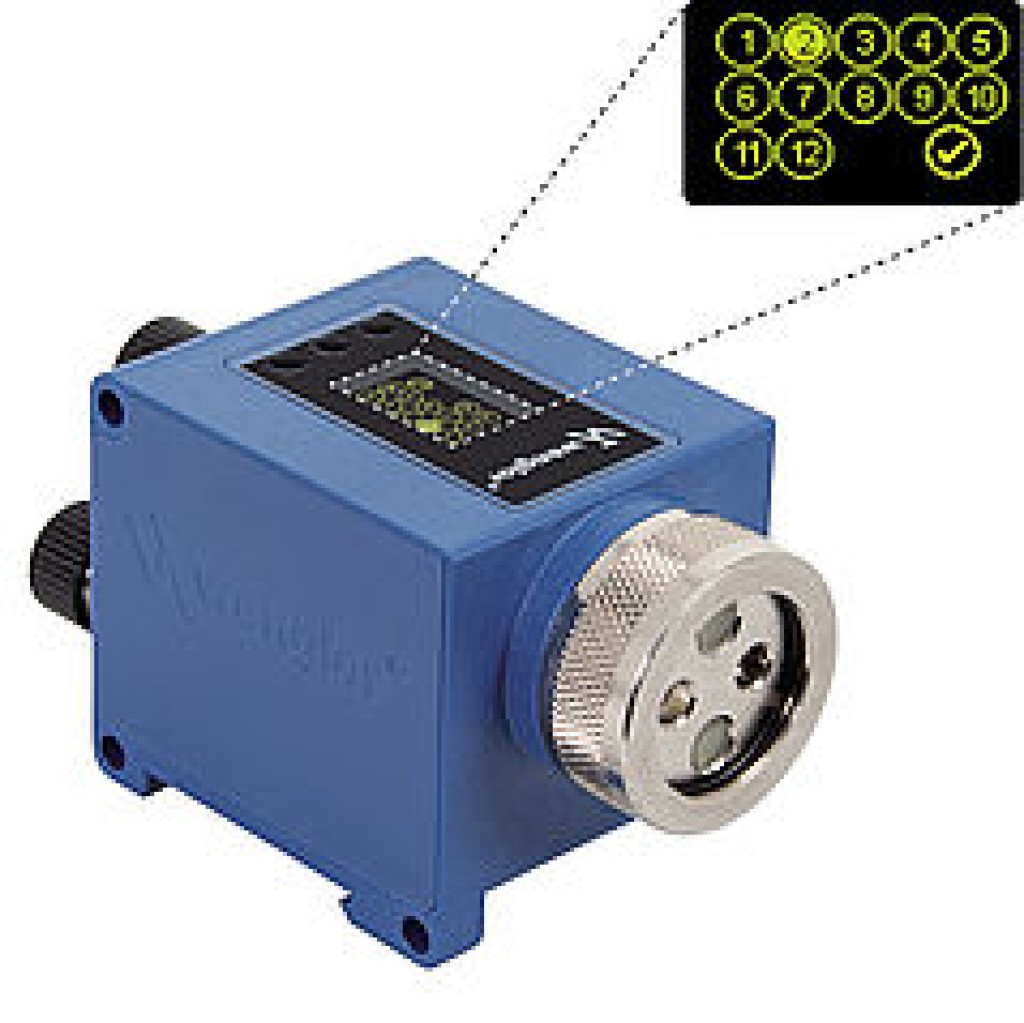

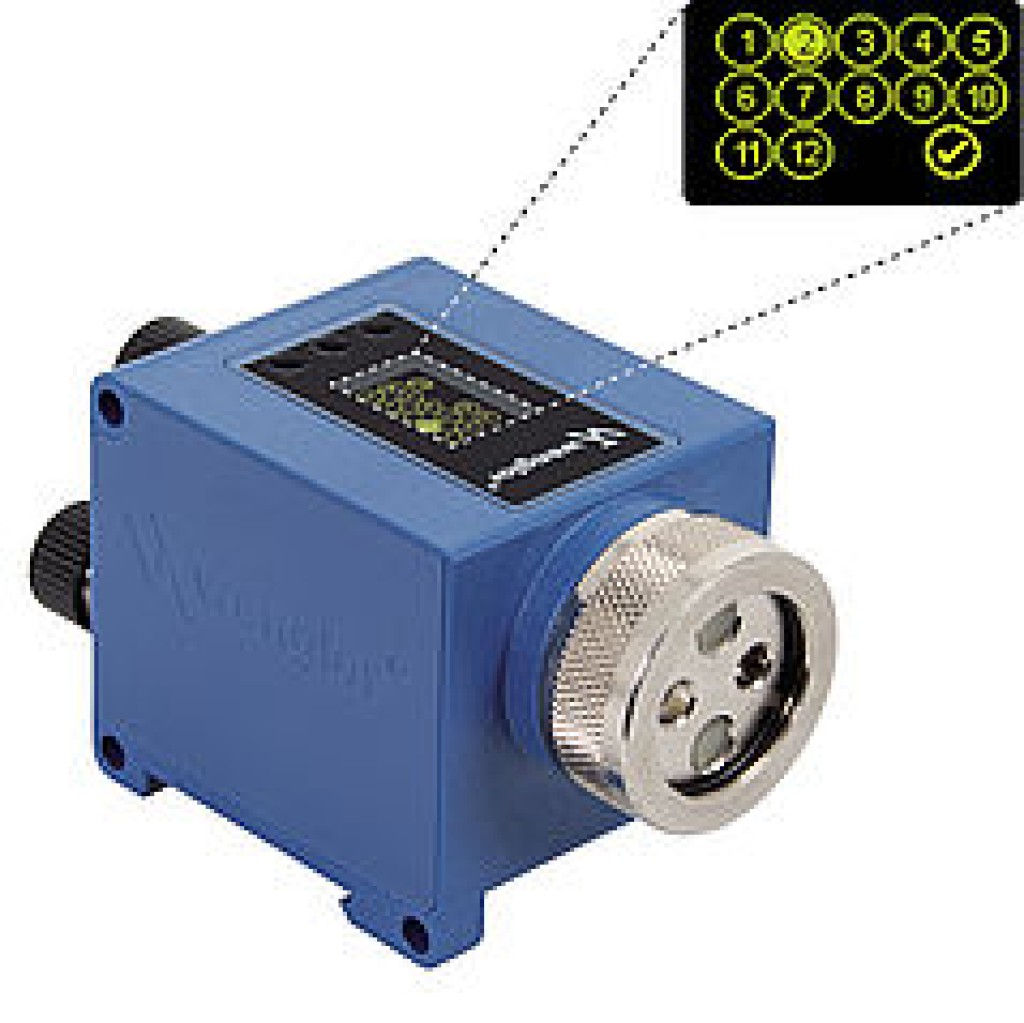

6-Bant-Multi-Spektral Sensör ile nesnelerdeki renklerin spektral bileşimi ölçülebilir ve metameri efektleri dengelenebilir. Yenilikçi renk çipi teknolojisi, seçili bir renk spektrumunu, ayrı ayarlanabilen tolerans aralıklarıyla altı spektral aralığa (ROYGBV renk alanı) böler. Sensör, cam fiber optik kablolarla kombinasyonlu olarak her uygulamanın özgül taleplerine uyum sağlar ve hem tarama modunda, hem bariyer modunda kullanılabilir. P1XF001, on iki anahtarlama çıkışına sahip olup, ışık yoğunluğunun otomatik bir uyarlamasını sağlayan entegre bir LED teknolojisi kullanır. Sensör ayarları doğrudan OLED ekranında, RS-232 veya IO-Link arabirimi üzerinden yapılabilir.
Optik veriler
| Spektral hassasiyet | 450...700 nm |
| Işık türü | Beyaz ışık |
| Kullanım ömrü (Tu = +25 °C) | 50000 h |
| Müsaade edilen maks. harici ışık | 10000 Lux |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | ~ 260 mA |
| Anahtarlama frekansı | 2 kHz |
| Tepki süresi | 400 µs |
| Açma/Kapatma geciktirmesi | 0...10000 ms |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 12 |
| Anahtarlama çıkışı gerilim düşmesi | 1,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Teaching modu | FT |
| Arayüz | IO-Link/RS-232 |
| IO-Link versiyonu | 1.1 |
| Dijital giriş sayısı | 3 |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | IO-Link |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4+8 pin'li |
| DIN rayına sabitlenir | 35 mm |
Fonksiyon verileri
| Menü dili ayarlanabilir | Evet |
Çıkış fonksiyonu
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| PNP/NPN/push-pull, programlanabilir | Evet |
| RS-232 arabirimi | Evet |
| IO-Link | Evet |
| Hata çıkışı | Evet |
| Kirlenme çıkışı | Evet |
Bağlantı şeması
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| Arabirim kablosu S232W3 |
| Fiberoptik kablo |
| IO-Link Master |
| Mercek LA27 |
| Plastik optik kablo |
