• Geniş algılama mesafesi
  • Tam döküm
  • Yüksek parlaklıkta ve koyu siyah objelerin algılanması

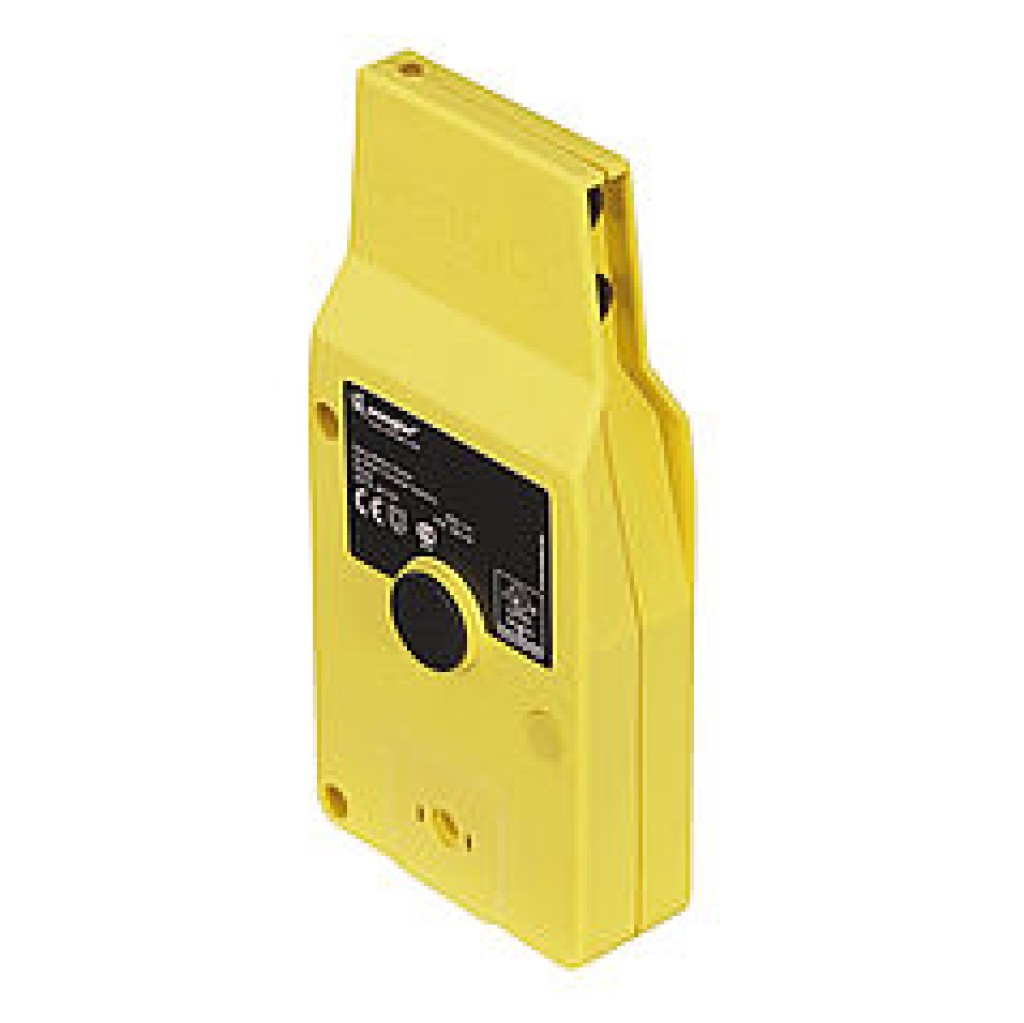

Bu sensörler özel olarak rulolu biriktirme konveyör sistemlerinde kullanım için tasarlanmıştır. Sahip oldukları yapı biçimi sayesinde taşıma seviyesinin altında, iki rulonun arasına monte edilebilmektedirler. Bu sayede mekanik hasar görmeye karşı korunmuş olmaktadırlar.
OPT164

Optik veriler
Algılama mesafesi 6500 mm
Referans reflektör/Reflektif folyo RQ100BA
Reflektöre olan asgari mesafe 100 mm
Anahtarlama histerezi < 15 %
Işık türü Kırmızı ışık
Polarizasyon filtresi Evet
Kullanım ömrü (Tu = +25 °C) 100000 h
Müsaade edilen maks. harici ışık 10000 Lux
Açılma açısı 5 °
İki mercekli optik Evet
Elektriksel veriler
Besleme gerilimi 18...30 V DC
Sensör güç çekişi (Ub = 24 V) < 25 mA
Anahtarlama frekansı 100 Hz
Tepki süresi 5 ms
Isıl sürüklenme < 10 %
Sıcaklık aralığı -25...60 °C
Anahtarlama çıkışı sayısı 1
Anahtarlama çıkışı gerilim düşmesi < 0,8 V
PNP anahtarlama çıkışı anahtarlama akımı 200 mA
Kısa devre korumalı Evet
Ters kutup korumalı Evet
Aşırı yük korumalı Evet
Mantık Hayır
Koruma sınıfı III
Mekanik veriler
Ayar türü Potansiyometre
Gövde malzemesi Plastik
Tam döküm Evet
Koruma sınıfı IP54
Bağlantı türü M12 × 1; 4 pin'li
Çıkış fonksiyonu
PNP normalde açık kontak Evet

Bağlantı şeması

Kumanda panosu
  • 01 = Anahtarlama durumu göstergesi

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Verici diyot
  • 2 = Alıcı diyot

Tamamlayıcı ürünler
PNP-NPN dönüştürücü BG2V1P-N-2M
Reflektör, reflektif folyo
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
RQ100BA 0,25...6,5 m
RE18040BA 0,1...4 m
RQ84BA 0,25...5 m
RR84BA 0,2...5 m
RE9538BA 0,15...2 m
RR50_A 0,15...3 m
RE6040BR 0,2...2,5 m
RE8222BA 0,25...1,8 m
ZRAE02B01 0,2...1,8 m
ZRME03B01 0,15...2 m
RF505 0,15...1,9 m
RF508 0,15...1,9 m
RF258 0,15...1,5 m
ZRDF03K01 0,1...3,5 m
ZRDF10K01 0,1...4,5 m
