- Elektronik arka plan bastırma fonksiyonu
- Tam döküm
- Özel kaplamaya sahip optik

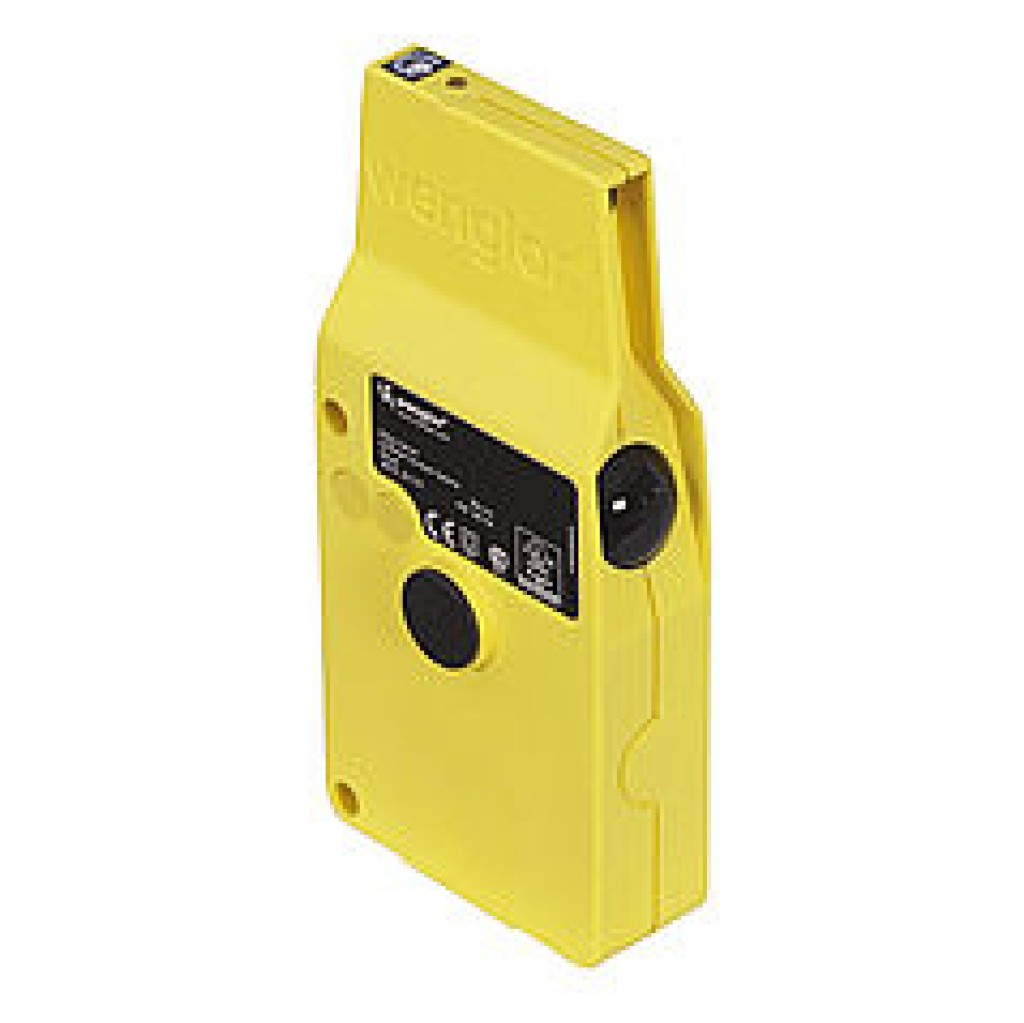

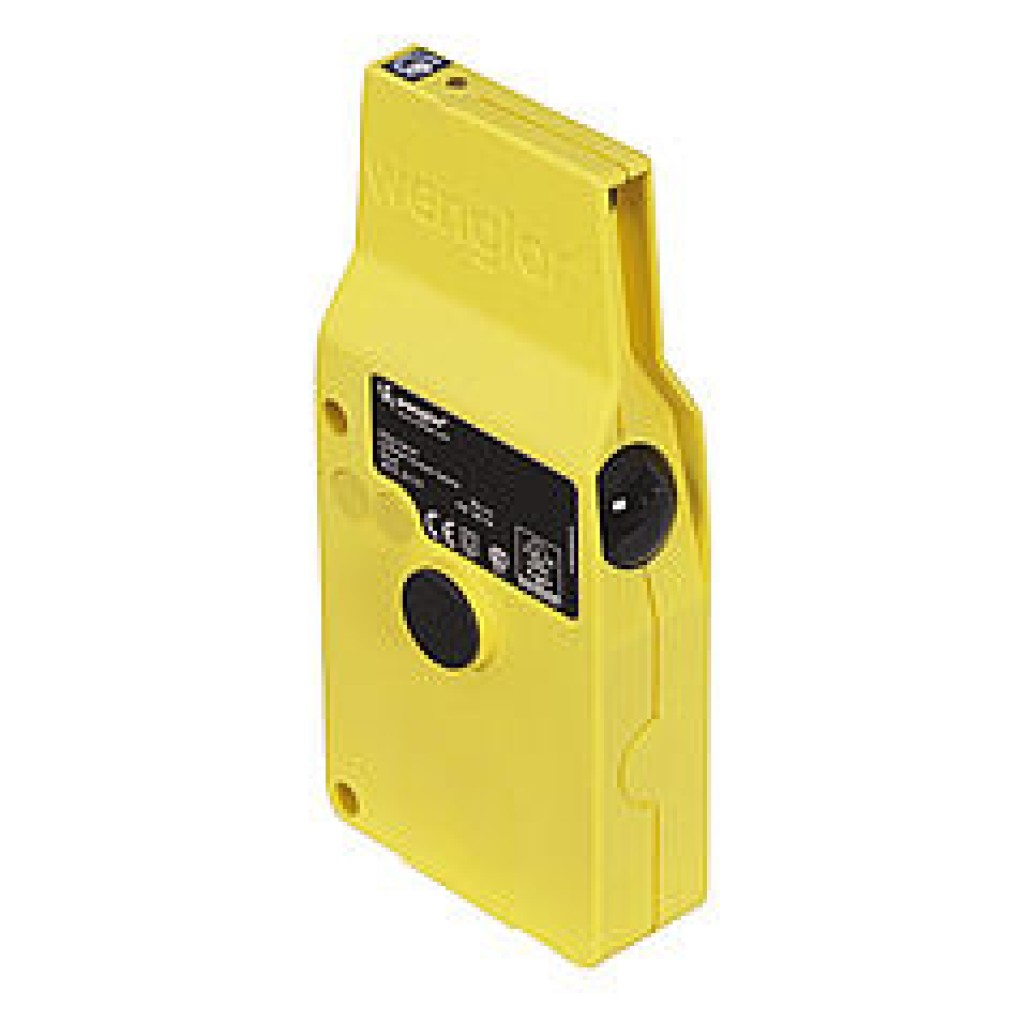

Bu sensörler özel olarak rulolu biriktirme konveyör sistemlerinde kullanım için tasarlanmıştır. Sahip oldukları yapı biçimi sayesinde taşıma seviyesinin altında, iki rulonun arasına monte edilebilmektedirler. Bu sayede mekanik hasar görmeye karşı korunmuş olmaktadırlar.v
Optik veriler
| Okuma mesafesi | 550 mm |
| Min. üst anahtarlama mesafesi ayarlayıcısı | 220...270 mm |
| Orta üst anahtarlama mesafesi ayarlayıcısı | 320...400 mm |
| Maks. üst anahtarlama mesafesi ayarlayıcısı | 550...630 mm |
| Anahtarlama histerezi | < 15 % |
| Işık türü | Kızılötesi |
| Dalga uzunluğu | 880 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Risk grubu (EN 62471) | 1 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Açılma açısı | 5 ° |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Sensör güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 100 Hz |
| Tepki süresi | 5 ms |
| Isıl sürüklenme | < 10 % |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 2 |
| Anahtarlama çıkışı gerilim düşmesi | < 1,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Mantık | Hayır |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP65 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| PNP normalde kapalı kontak, normalde açık kontak, antivalent | Evet |
Bağlantı şeması
Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Pot. = Potansiyometre konumu
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
Tamamlayıcı ürünler
| PNP-NPN dönüştürücü BG2V1P-N-2M |
