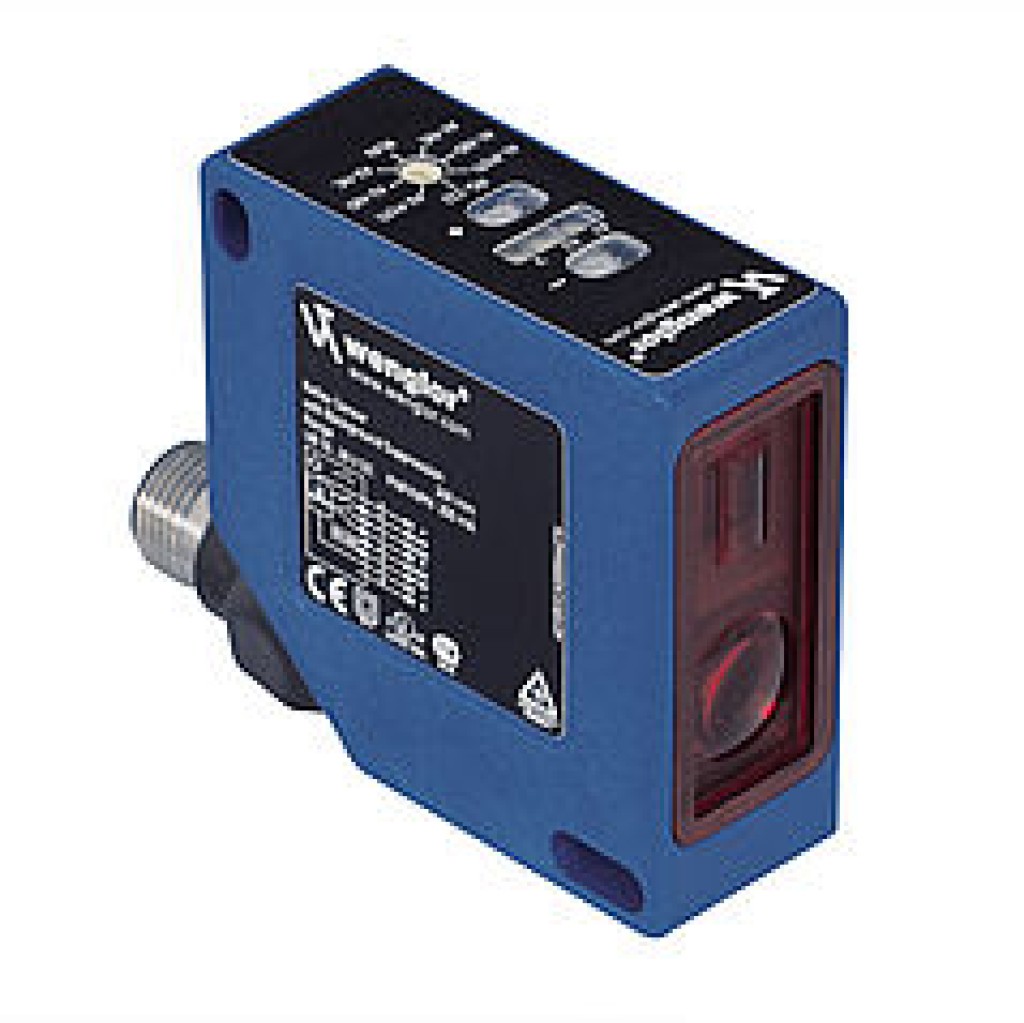

Optik veriler
| Çalışma aralığı | 40...160 mm |
| Ölçüm aralığı | 120 mm |
| Çözünürlük | 20 µm |
| Çözünürlük (Speed modu) | 30 µm |
| Doğrusallık | 0,1 % |
| Doğrusallık (Speed modu) | 0,2 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 80 mA |
| Ölçüm hızı | 1500 /s |
| Ölçüm hızı (Resolution modu) | 600 /s |
| Tepki süresi | < 660 µs |
| Tepki süresi (Resolution modu) | < 1660 µs |
| Isıl sürüklenme | < 10 µm/K |
| Sıcaklık aralığı | -25...50 °C |
| Analog çıkış | 0...10 V/4...20 mA |
| Gerilim çıkışı yük akımı | < 1 mA |
| Aım çıkışı yük direnci | < 500 Ohm |
| Arayüz | RS-232 |
| Aktarım hızı | 38400 Bd |
| Koruma sınıfı | III |
| FDA Accession Number | 0820589-000 |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 8 pin'li |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| Analog çıkış | Evet |
| RS-232 arabirimi | Evet |
Tablo 1
| Çalışma mesafesi | 40 mm | 160 mm |
| Işık noktası boyutu | 0,5 × 1,2 mm | 1 × 2,5 mm |
Bağlantı şeması
Çıkış grafiği
- c = Ölçüm aralığı
- a = Analog çıkış gerilimi
Kumanda panosu
- 03 = Hata göstergesi
- 07 = Çevirmeli seçim düğmesi
- 12 = Analog çıkış gerilimi göstergesi
- 24 = Artı tuşu
- 25 = Eksi tuşu
- 63 = Analog çıkış akımı göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 0,5 Nm
Tamamlayıcı ürünler
| Analog değerlendirme cihazı AW02 |
| Arabirim kablosu S232W3 |
| Fieldbus ağ geçitleri ZAGxxxN01 |
| Muhafaza gövdesi seti ZSP-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
