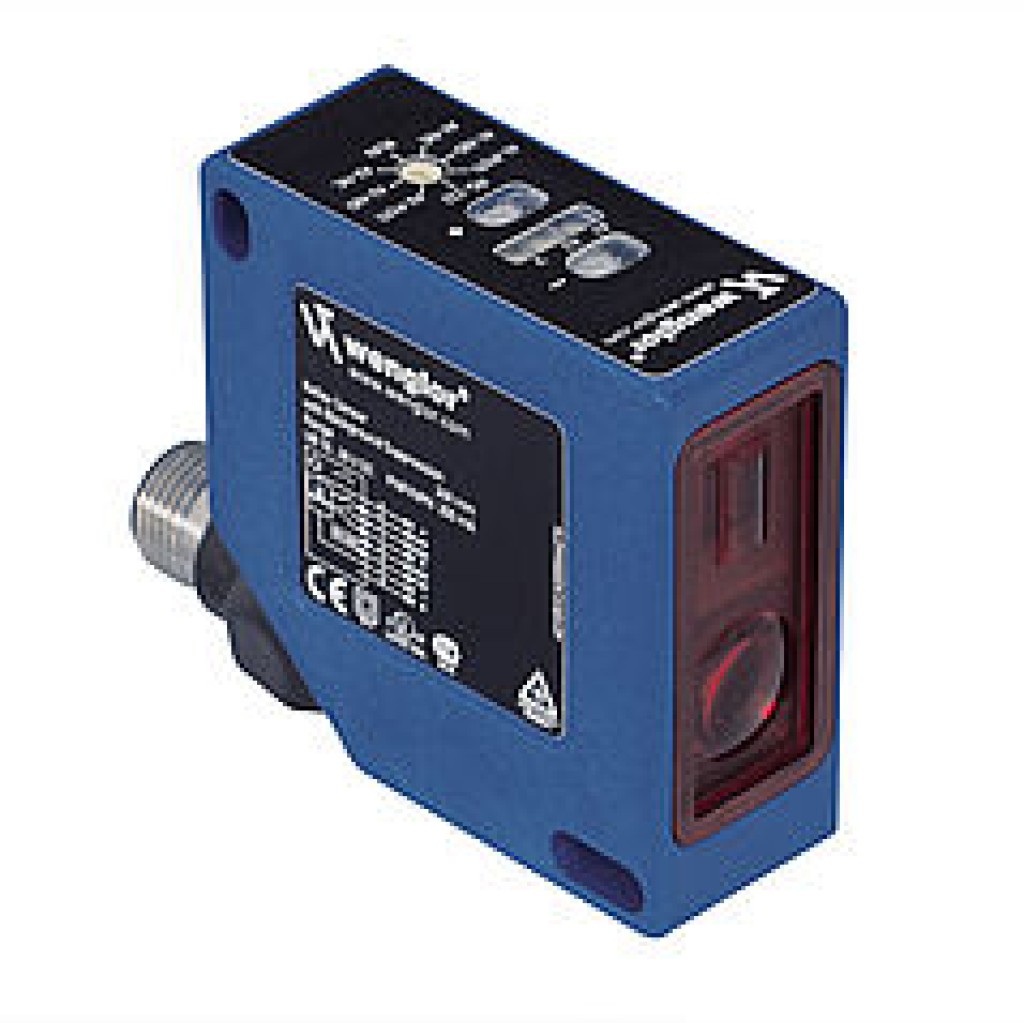

- Bar tipi CMOS
- Düşük anahtarlama histerezi
- Materyalden, renkten ve parlaklıktan bağımsız anahtarlama noktası
- Yüksek hassasiyette anahtarlama mesafesi
Sensörler yüksek çözünürlüklü bir CMOS serisi ve DSP teknolojisiyle çalışır ve mesafeyi bir açı ölçümü üzerinden belirler. Böylece malzemeye, renge ve parlaklığa bağlı anahtarlama noktası farkları hemen hemen yok edilir.
İki adet birbirinden bağımsız anahtarlama çıkışı mevcuttur. Bu çıkışlara, iki adet anahtarlama eşiği ve 10 ms'lik adımlar halinde bir açma veya kapatma geciktirmesi ayarlanabilmektedir.
RS-232 arabirimi üzerinden sensörün fonksiyonları etkinleştirilebilmekte ve değerler dışa aktarılabilmektedir.
İki adet birbirinden bağımsız anahtarlama çıkışı mevcuttur. Bu çıkışlara, iki adet anahtarlama eşiği ve 10 ms'lik adımlar halinde bir açma veya kapatma geciktirmesi ayarlanabilmektedir.
RS-232 arabirimi üzerinden sensörün fonksiyonları etkinleştirilebilmekte ve değerler dışa aktarılabilmektedir.
Optik veriler
| Okuma mesafesi | 660 mm |
| Ayar aralığı | 60...660 mm |
| Anahtarlama histerezi | < 1 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 655 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | Bkz. tablo 1 |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 50 mA |
| Anahtarlama frekansı | 250 Hz |
| Tepki süresi | < 2 ms |
| Açma/Kapatma geciktirmesi (RS-232) | 0...1 s |
| Isıl sürüklenme | < 50 µm/K |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 2 |
| Anahtarlama çıkışı gerilim düşmesi | < 1,5 V |
| Röle çıkışı anahtarlama akımı | 200 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Teaching modu | HT, VT, TP |
| Aktarım hızı | 38400 Bd |
| Koruma sınıfı | III |
| FDA Accession Number | 0820587-000 |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 8 pin'li |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| PNP/NPN/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
| RS-232 arabirimi | Evet |
Tablo 1
| Tarama mesafesi | 60 mm | 660 mm |
| Işık noktası boyutu | 0,6 × 2,5 mm | 3 × 8 mm |
Bağlantı şeması
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 03 = Hata göstergesi
- 07 = Çevirmeli seçim düğmesi
- 24 = Artı tuşu
- 25 = Eksi tuşu
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 0,5 Nm
Tamamlayıcı ürünler
| Arabirim kablosu S232W3 |
| Muhafaza gövdesi seti ZSP-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
