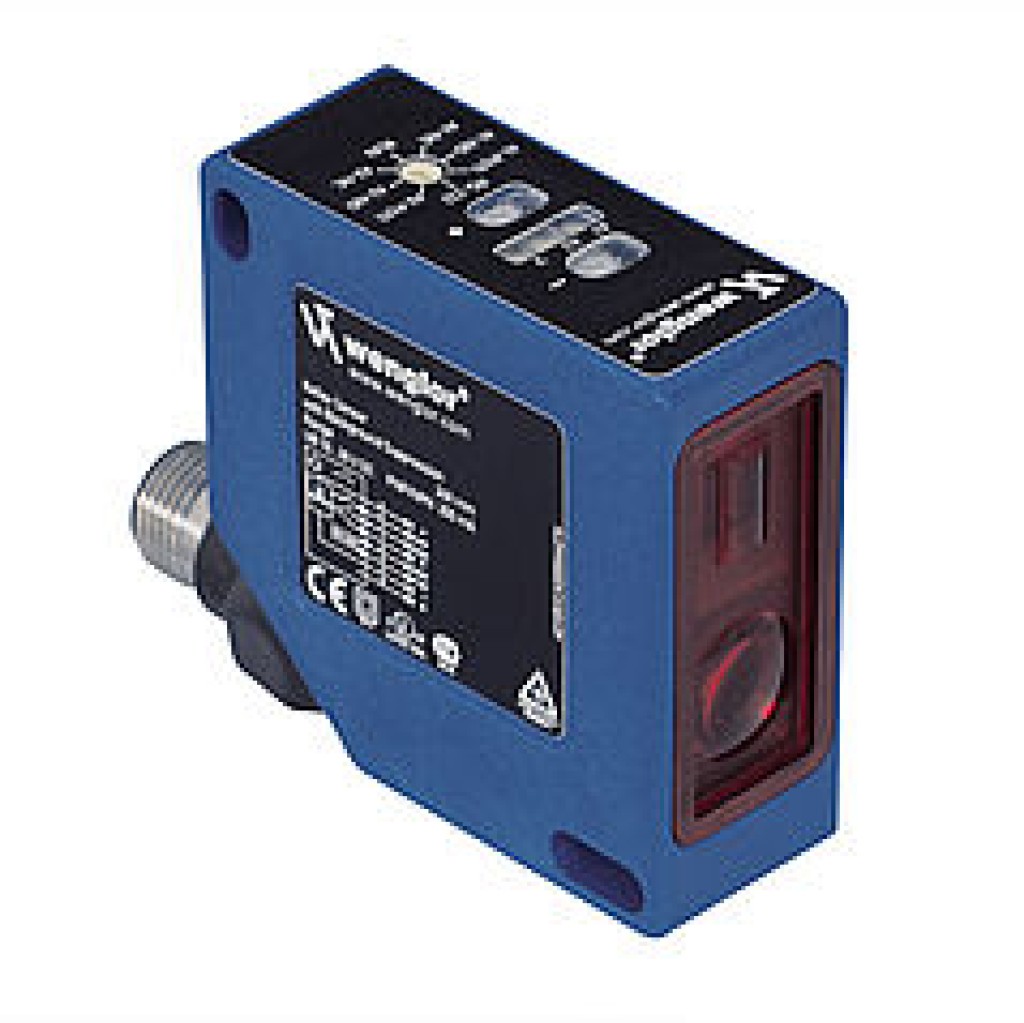

OCP352H0180

Doğrusallık: % 0,15 (Resolution modu)
Materyalden, renkten ve parlaklıktan bağımsız ölçüm değeri
Yaklaştırma fonksiyonu
Yüksek çözünürlük: 50 µm (Resolution modu)

Sensörler yüksek çözünürlüklü bir CMOS serisi ve DSP teknolojisiyle çalışır ve mesafeyi bir açı ölçümü üzerinden belirler. Böylece malzemeye, renge ve parlaklığa bağlı ölçüm değeri farkları hemen hemen yok edilir.
Entegre analog çıkış, 0...10 V'luk gerilim (10...0 V) ve 4...20 mA'lik (20...4 mA) bir akım için programlanabilmektedir.

Optik veriler

Çalışma aralığı	50...350 mm
Ölçüm aralığı	300 mm
Çözünürlük	50 µm
Çözünürlük (Speed modu)	80 µm
Doğrusallık	0,15 %
Doğrusallık (Speed modu)	0,2 %
Işık türü	Lazer (kırmızı)
Dalga uzunluğu	660 nm
Kullanım ömrü (Tu = +25 °C)	100000 h
Lazer sınıfı (EN 60825-1)	1
Müsaade edilen maks. harici ışık	10000 Lux
Işık noktası çapı	Bkz. tablo 1

Elektriksel veriler

Besleme gerilimi	18...30 V DC
Güç çekişi (Ub = 24 V)	< 80 mA
Ölçüm hızı	500 /s
Ölçüm hızı (Resolution modu)	250 /s
Tepki süresi	< 2000 µs
Tepki süresi (Resolution modu)	< 4000 µs
Isıl sürüklenme	< 25 µm/K
Sıcaklık aralığı	-25...50 °C
Analog çıkış	0...10 V/4...20 mA
Gerilim çıkışı yük akımı	< 1 mA
Aım çıkışı yük direnci	< 500 Ohm
Arayüz	RS-232
Aktarım hızı	38400 Bd
Koruma sınıfı	III
FDA Accession Number	1120723-000
