- Algılanabilir en küçük mesafe farkı: 400 µm
- Işık noktası çapı: 0,6 mm

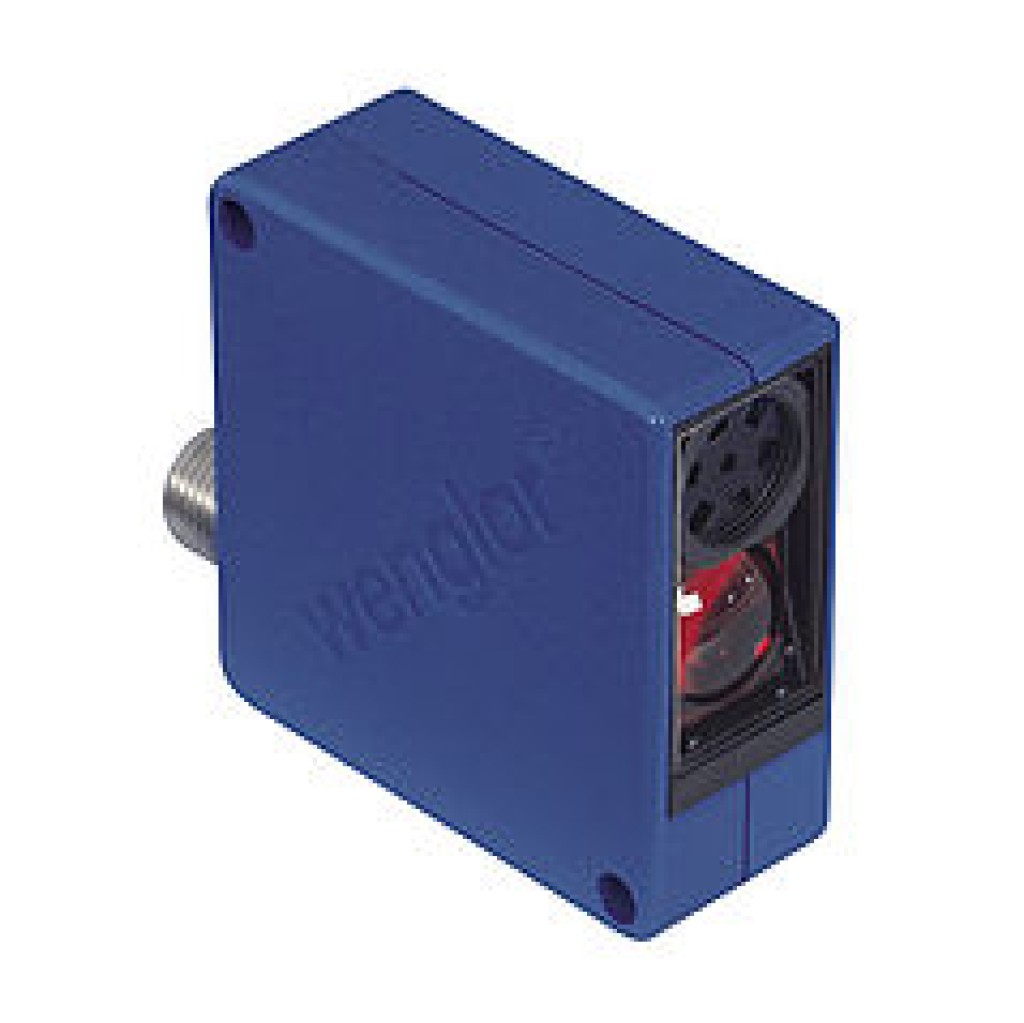

Bu sensörler mesafeyi açı ölçümüyle belirler. Nesneleri her arka plan önünde özellikle iyi bir şekilde algılarlar. Objelerin biçimlerinin, renklerinin ve yüzey yapılarının, sensörün anahtarlama tutumu üzerinde neredeyse hiçbir etkisi yoktur.
Optik veriler
| Okuma mesafesi | 100 mm |
| Ayar aralığı | 60...100 mm |
| Anahtarlama histerezi | < 400 µm |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 1 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | < 0,6 mm |
| Odak mesafesi | 110 mm |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Anahtarlama frekansı | 800 Hz |
| Tepki süresi | 650 µs |
| Isıl sürüklenme | < 15 µm/K |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 200 mA |
| PNP kirlenme çıkışı anahtarlama akımı | 50 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
| FDA Accession Number | 1120737-000 |
Mekanik veriler
| Ayar türü | Potansiyometre |
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4 pin'li |
Çıkış fonksiyonu
| Kirlenme çıkışı | Evet |
| PNP normalde açık kontak | Evet |
Bağlantı şeması
Anahtarlama mesafesi sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Gri % 18 |
Kumanda panosu
- 01 = Anahtarlama durumu göstergesi
- 05 = Anahtarlama mesafesi ayarlayıcısı
- 32 = Kirlenme mesajı/Hata göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Muhafaza gövdesi seti ZSP-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
