• Endüstriyel Ethernet
  • Kolay çalışma için web sunucusu ve grafik ekranı
  • WinTec sayesinde parlak objelerde güvenilir sonuçlar
  • WinTec sayesinde, aşırı eğik konumdakiler de dahil olmak üzere siyah objelerin sorunsuz bir şekilde algılanması
Çizilmelere karşı dayanıklı optikli ve kapatılabilir verici ışıklı bu sensörler, ışık çalışma süresi ölçümü ile sensör ve obje arasındaki mesafeyi tespit eder.
Industrial Ethernet'li sensörler sayesinde bütün servis ve ölçüm verileri gerçek zamanlı olarak, dönüştürme işlemi yapılmadan okunduğu, analiz edildiği ve işlendiği için kontrol sisteminde analog ve dijital giriş kartlarına gerek kalmaz. Power-over-Ethernet, veri aktarımını ve akım beslemesini tek bir kabloda bir araya getirir ve böylece kablolama işlemlerini azaltır.

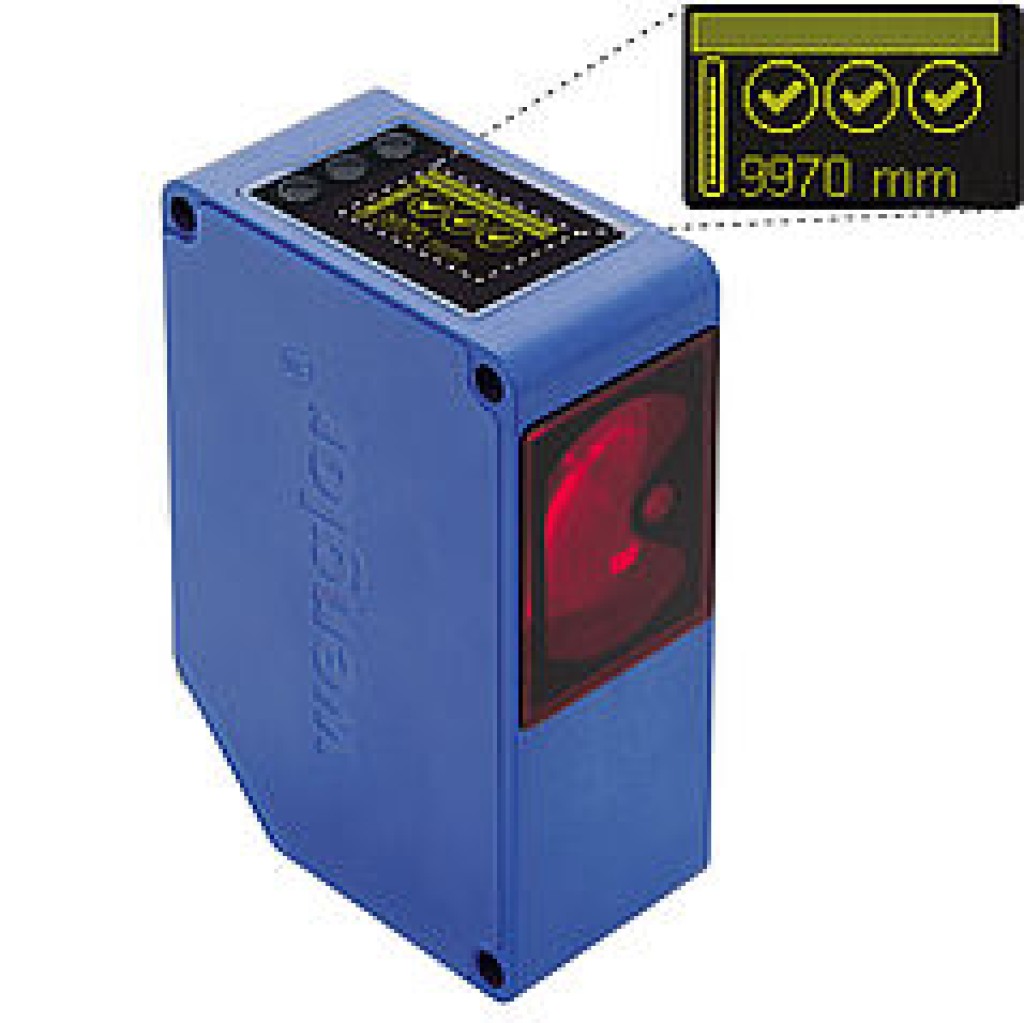

OY2TA104P0150E

Optik veriler
Çalışma aralığı 0,1...10,1 m
Azami tekrarlanabilirlik 7 mm
Doğrusallık sapması 20 mm
Işık türü Lazer (kırmızı)
Dalga uzunluğu 660 nm
Kullanım ömrü (Tu = +25 °C) 100000 h
Lazer sınıfı (EN 60825-1) 1
Işıma uzaklaşması < 2 mrad
Müsaade edilen maks. harici ışık 5000 Lux
Işık noktası çapı Bkz. tablo 1
Elektriksel veriler
Port tipi 100BASE-TX
PoE Class 1
Tepki süresi 10 ms
Sıcaklık aralığı -25...50 °C
Ters kutup korumalı Evet
Arayüz EtherNet/IP™
Koruma sınıfı III
Mekanik veriler
Ayar türü Menü (OLED)
Gövde malzemesi Plastik
Koruma sınıfı IP68
Bağlantı türü M12 × 1; 8 pin'li
Genel veriler
Web sunucusu Evet
Çıkış fonksiyonu
EtherNet/IP™ Evet

Tablo 1
Çalışma mesafesi 0 m 10 m
Işık noktası çapı 5 mm < 20 mm
Bağlantı şeması

Kumanda panosu

  • 20 = Enter tuşu
  • 22 = Up tuşu
  • 23 = Down tuşu
  • 48 = Ağ durumu
  • 60 = Gösterge
  • 78 = Modül durumu
  • 85 = Link/Act LED

Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
  • 1 = Verici diyot
  • 2 = Alıcı diyot
  • Vida M4 = 0,5 Nm

Tamamlayıcı ürünler
Midspan adaptörü Z0029
Muhafaza gövdesi seti ZST-NN-02
PoE'li anahtar/bağlantı elemanı ZAC50xN0x
