- % 0,05'lik maksimum bir doğrusallık sapması ile çok hassas ölçüm
- Endüstriyel Ethernet sayesinde Endüstri 4.0 kullanımına uygun
- Isınma aşaması dışında sıcaklığa dayanımlı ölçüm değerleri
- Sabit, yüzeyden bağımsız ölçüm değerleri

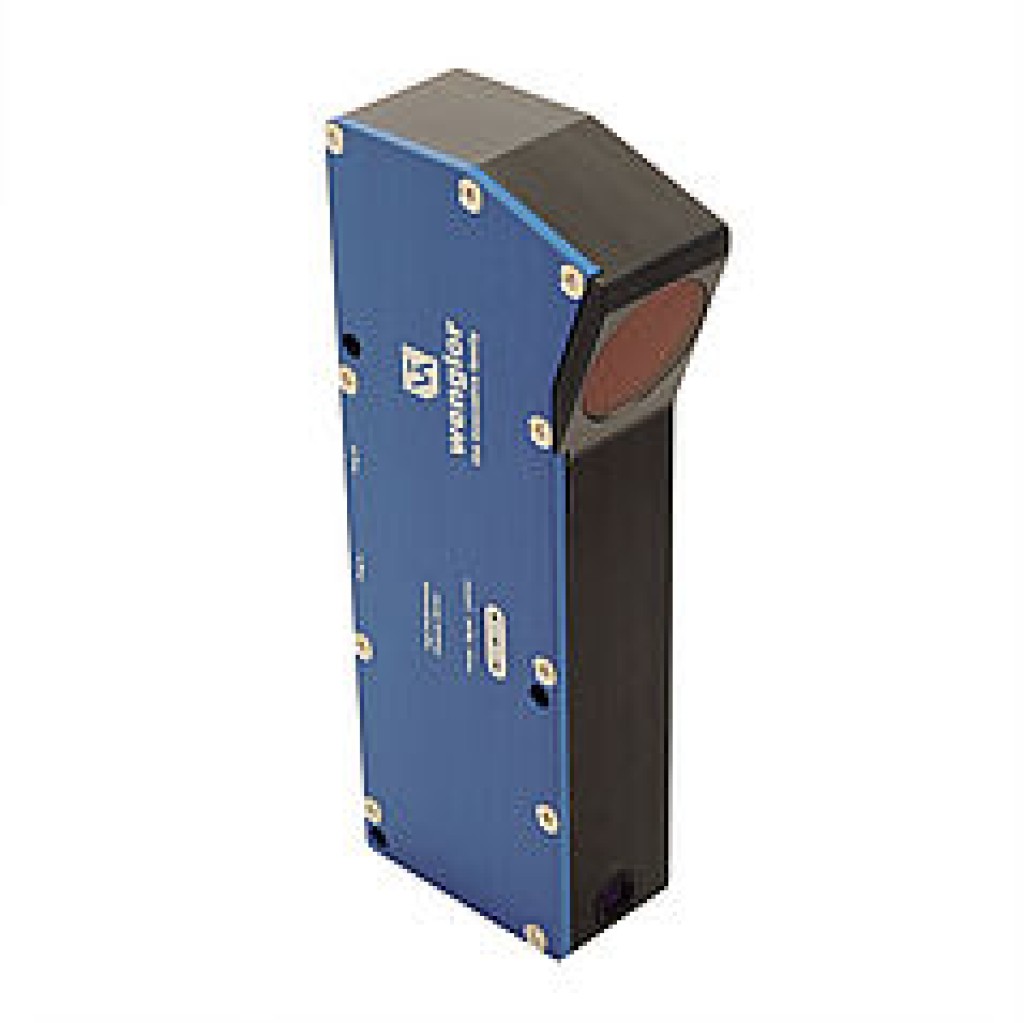

PNBC serisinin sensörleri yüksek çözünürlüklü bir CMOS dizini ile çalışır ve her açı ölçümü için obje mesafesini tespit eder. Yüksek kaliteli optikler, 16 bitlik bir çözünürlükle ölçüm değerlerine imkan sağlar. Denenmiş algoritmalar ile ölçüm değeri, örn. benek efektli saclar gibi karmaşık yüzeylerin üzerinde bile dengelidir. Yalnızca % 0,05'lik maksimum bir doğrusallık sapması ile üstün bir hassasiyete sahip olup, asgari sıcaklık kayması sayesinde kısa ısınma aşamalarına gerek duyar. Değerler eşzamanlı olarak analog çıkışta ve ayrıca arabirim üzerinden çıkartılır. En fazla 4 anahtarlama çıkışı harici olarak tanıtılabilir. Artımlı bir verici girişi ürünü tamamlar.
Optik veriler
| Çalışma aralığı | 200...400 mm |
| Ölçüm aralığı | 200 mm |
| Çözünürlük | 3,1 µm |
| Doğrusallık sapması | 100 µm |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 658 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | < 0,9 mm |
Elektriksel veriler
| Besleme gerilimi | 10...30 V DC |
| Güç çekişi (Ub = 24 V) | 280 mA |
| Anahtarlama frekansı | 15 kHz |
| Tepki süresi | < 33 µs |
| Çıkış oranı | 30000 /s |
| Isıl sürüklenme | 0,005 %/K |
| Sıcaklık aralığı | -10...40 °C |
| Anahtarlama çıkışı sayısı | 4 |
| Anahtarlama çıkışı gerilim düşmesi | < 1,5 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Analog çıkış | 0...10 V/4...20 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Teaching modu | VT, FT |
| Arayüz | Ethernet TCP/IP |
| Aktarım hızı | 10/100 Mbit/s |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Alüminyum |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 8 pin'li |
| Ethernet bağlantı türü | M12 × 1; 4 pin'li |
| Optik muhafaza | Cam |
Genel veriler
| Web sunucusu | Evet |
| Teslimat kapsamı | Kalibrasyon protokolü |
Çıkış fonksiyonu
| PNP/NPN/push-pull, programlanabilir | Evet |
| Normalde kapalı kontak/Normalde açık kontak arasında geçiş yapılabilir | Evet |
Bağlantı şeması
Kumanda panosu
- 68 = Besleme gerilimi göstergesi
- 83 = Sinyal
- 85 = Link/Act LED
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- 3 = İki taraflı M4
Tamamlayıcı ürünler
| Anahtar ZAC51xN01 |
