- Analog çıkış (0...10 V/4...20 mA)
- Gönderilen ışık kapatılabilir özelliktedir
- Kolay kullanım için grafiksel ekran
- Sıcaklık kayması bertaraf edilebilir

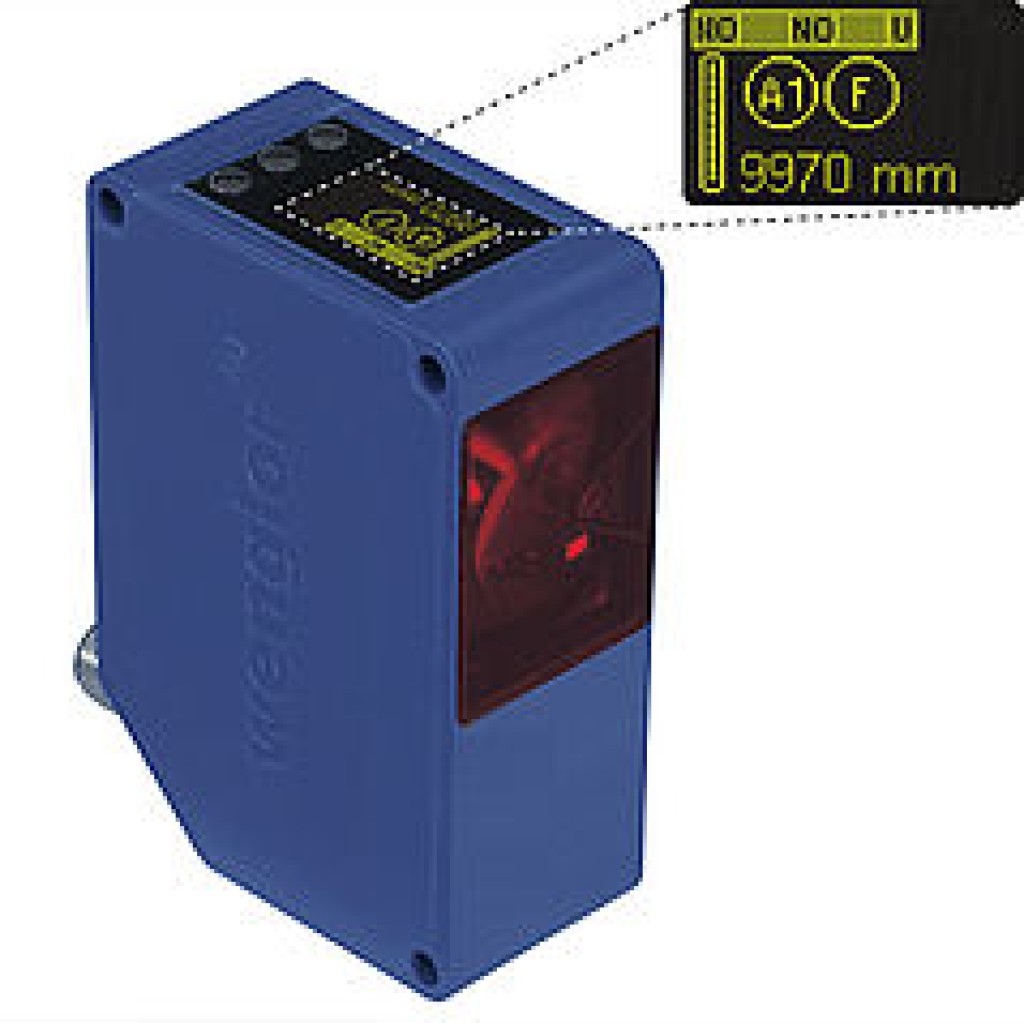

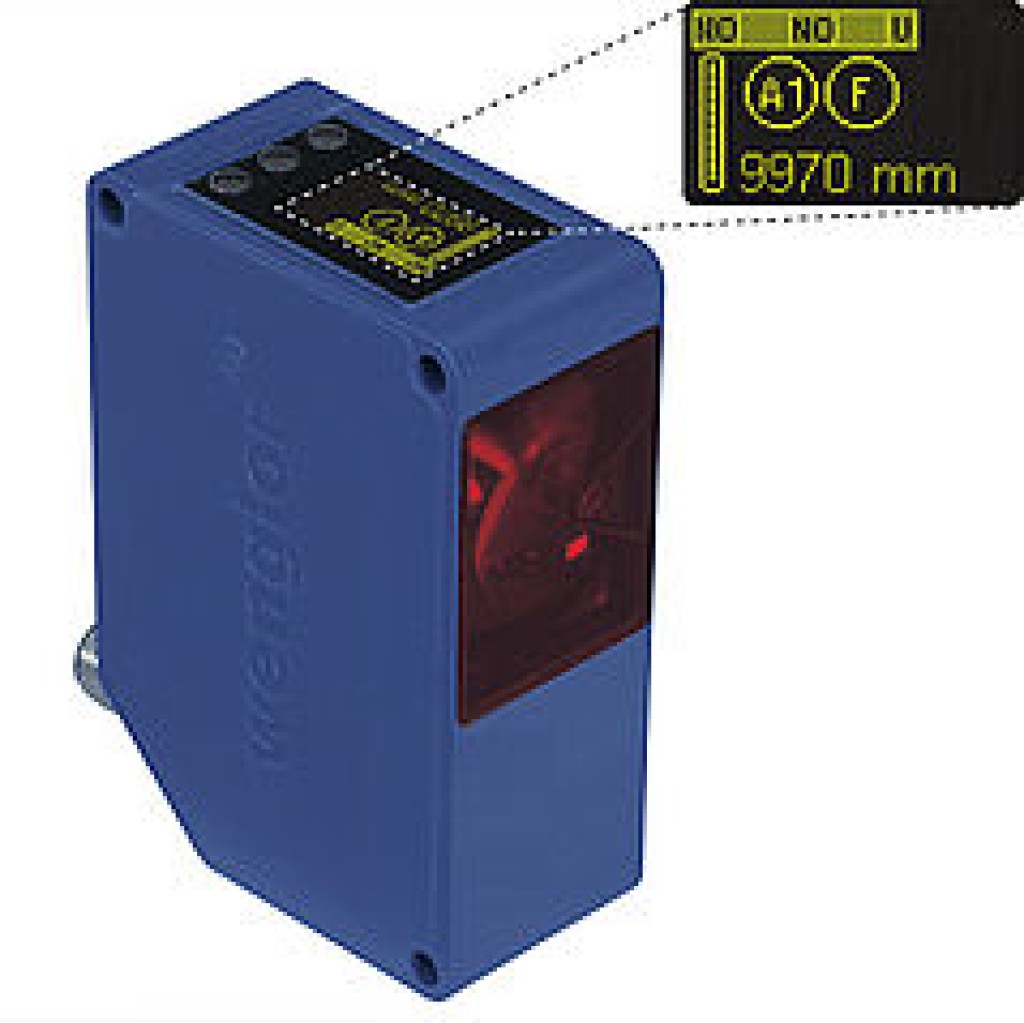

Çizilmeye karşı dayanıklı optik muhafazaya ve kapatılabilir verici ışığına sahip bu sensörler, sensör ve obje arasındaki mesafeyi, ışığın uçuş süresini hesaplama prensibine göre ölçmektedir. Objedeki uygun özellikli bir reflektör sayesinde, büyük mesafelerden bile oldukça hassas bir konum belirleme mümkündür. Ayarlar bir menü üzerinden seçilmektedir ve bir şifre ile korunabilmektedir.
Optik veriler
| Çalışma aralığı | 0,2...100,2 m |
| Ölçüm aralığı | 100 m |
| Referans reflektör/Reflektif folyo | 4 × RQ100BA |
| Çözünürlük | 4...20 mm |
| Doğrusallık | 0,05 % |
| Anahtarlama histerezi | 13...50 mm |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 660 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 1 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işıma uzaklaşması | < 2 mrad |
| Işık noktası çapı | Bkz. tablo 1 |
| Reflektör gerekli | Evet |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 100 mA |
| Anahtarlama frekansı | 50 Hz |
| Ölçüm hızı | 1...100 /s |
| Açma/Kapatma geciktirmesi | 0...10000 ms |
| Isıl sürüklenme | 0,5 mm/K |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 2 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| Röle çıkışı anahtarlama akımı | 200 mA |
| Analog çıkış | 0...10 V/4...20 mA |
| Kısa devre korumalı | Evet |
| Ters kutup ve aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
| FDA Accession Number | 0920382-000 |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP68 |
| Bağlantı türü | M12 × 1; 8 pin'li |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| PNP/NPN/push-pull, programlanabilir | Evet |
| Analog çıkış | Evet |
Tablo 1
| Çalışma mesafesi | 0 m | 40 m | 100 m |
| Işık noktası çapı | 5 mm | 80 mm | < 200 mm |
Bağlantı şeması
Kumanda panosu
- 21 = Mod tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
Tamamlayıcı ürünler
| Analog değerlendirme cihazı AW02 |
| Muhafaza gövdesi seti ZST-NN-02 |
| Reflektör, reflektif folyo |
Müsaade edilen reflektör uzaklığı
Reflektör tipi, montaj mesafesi
| RQ100BA | 5...100 m | |
| RF505 | 0,2...40 m | |
| RF508 | 0,2...40 m | |
| RF258 | 0,2...40 m | |
| ZRAF07K01 | 0,2...40 m | |
| ZRAF08K01 | 0,2...40 m | |
| ZRDF03K01 | 0,2...40 m | |
| ZRDF10K01 | 0,2...100 m |
