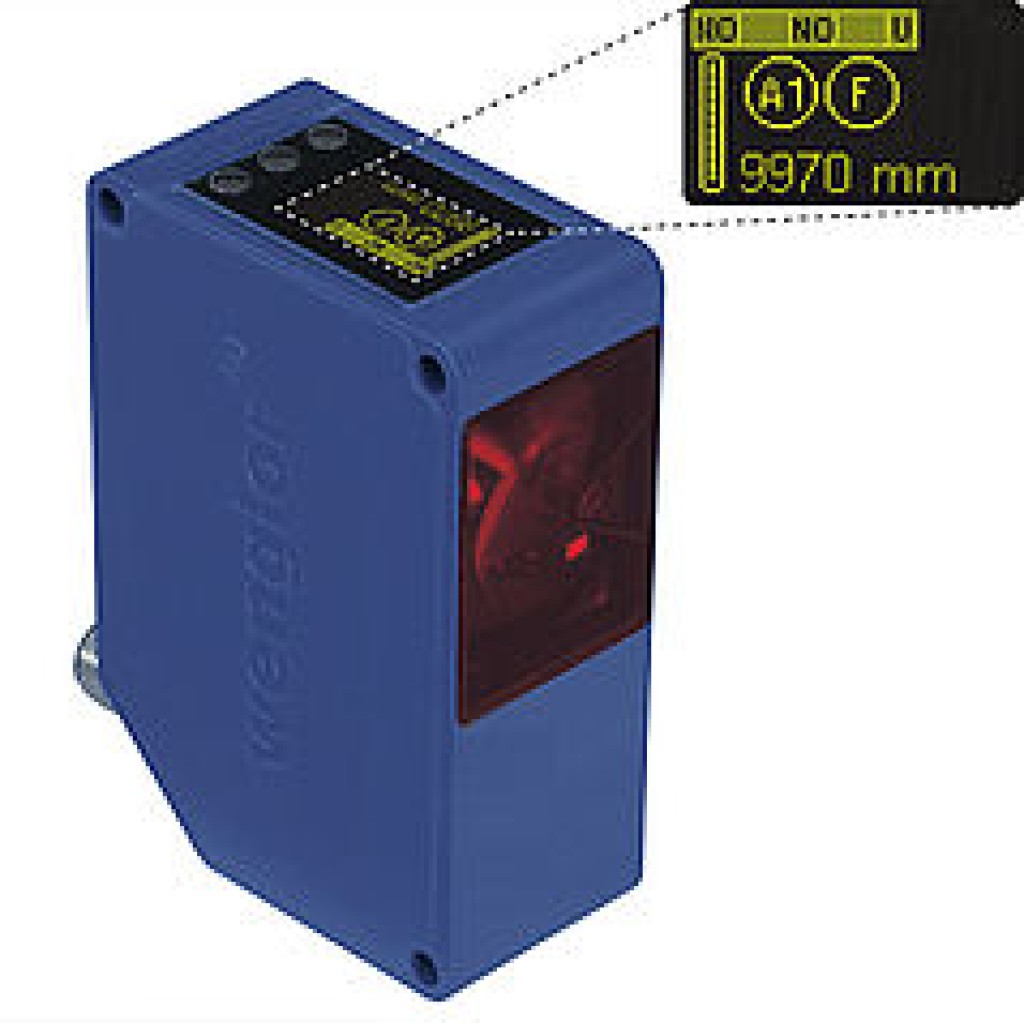

Y1TA100QXT3

2 Birbirinden bağımsız anahtarlama çıkışları
Anahtarlama çıkışı A1, analog çıkıştan farklı bir çıkış türüne alınamaz (0...10 V/4...20 mA)
Kolay kullanım için grafiksel ekran
Sıcaklık kayması bertaraf edilebilir

Çizilmeye karşı dayanıklı optik muhafazaya ve kapatılabilir verici ışığına sahip bu sensörler, sensör ve obje arasındaki mesafeyi, ışığın uçuş süresini hesaplama prensibine göre ölçmektedir. Bu nedenle objenin renginin, biçiminin ve yüzey özelliklerinin ölçüm sonucuna neredeyse hiç etkisi yoktur. Koyu renkli objeler bile algılanabilmektedir. Ölçüm değeri serbestçe kalibre edilebilmektedir.

Optik veriler

Çalışma aralığı	0,1...10,1 m
Ölçüm aralığı	10 m
Çözünürlük	1...12 mm
Doğrusallık	0,2 %
Anahtarlama histerezi	3...20 mm
Işık türü	Lazer (kırmızı)
Dalga uzunluğu	660 nm
Kullanım ömrü (Tu = +25 °C)	100000 h
Lazer sınıfı (EN 60825-1)	2
Müsaade edilen maks. harici ışık	10000 Lux
Işıma uzaklaşması	< 2 mrad
Işık noktası çapı	Bkz. tablo 1

Elektriksel veriler

Besleme gerilimi	18...30 V DC
Güç çekişi (Ub = 24 V)	< 100 mA
Anahtarlama frekansı	50 Hz
Ölçüm hızı	1...100 /s
Tepki süresi	10...200 ms
Açma/Kapatma geciktirmesi	0...10000 ms
Isıl sürüklenme (-10 °C < Tu < 50 °C)	< 0,2 mm/K
Isıl sürüklenme (Tu < -10 °C, Tu > 50 °C)	< 0,4 mm/K
Sıcaklık aralığı	-25...60 °C
Anahtarlama çıkışı sayısı	2
Anahtarlama çıkışı gerilim düşmesi	< 2,5 V
Röle çıkışı anahtarlama akımı	200 mA
Analog çıkış	0...10 V/4...20 mA
Kısa devre korumalı	Evet
Ters kutup ve aşırı yük korumalı	Evet
Koruma sınıfı	III
FDA Accession Number	0710891-002
