- 1 kHz'e kadar sınır frekansı
- Doğrusallık: % 0,5
- Ölçüm aralığı: 10 mm

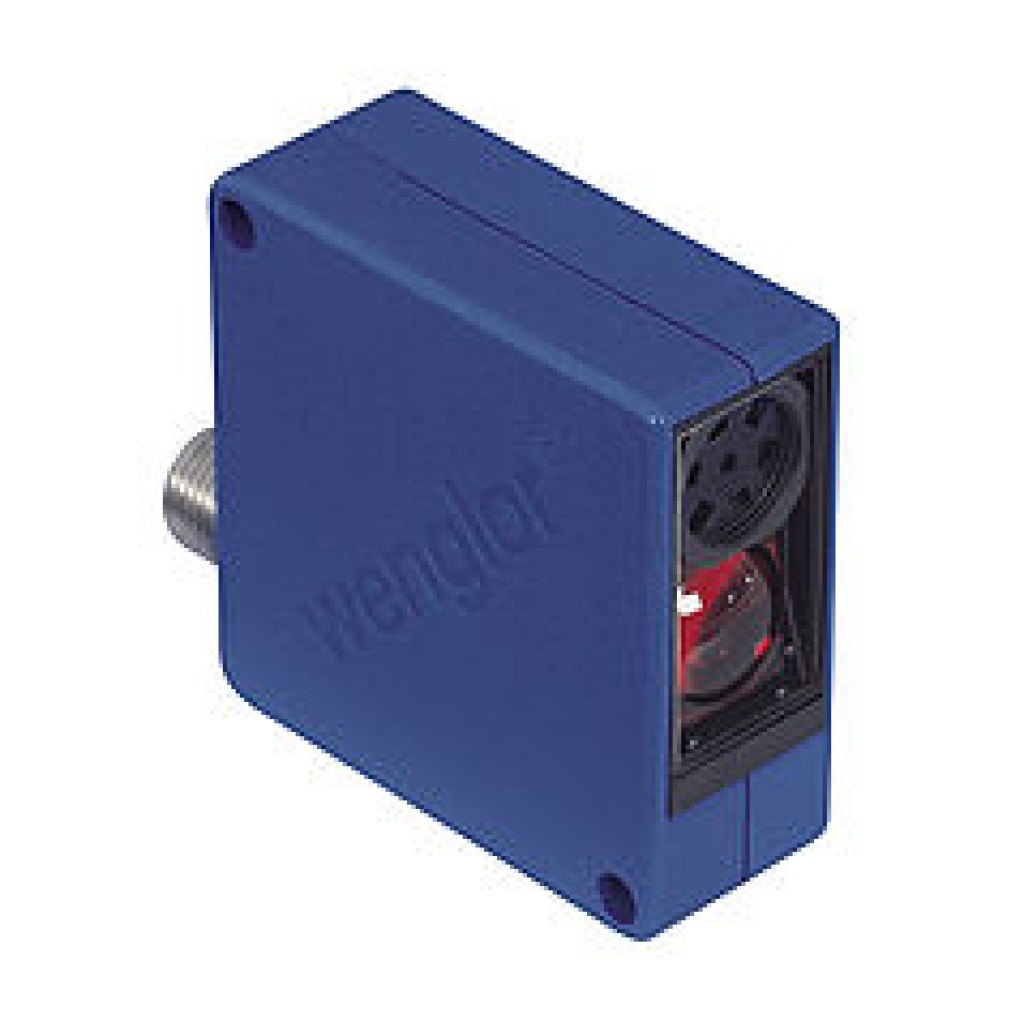

Sensörler mesafeyi açı ölçümüyle belirler ve bunu analog çıkıştan çıkartır. Çıkış sinyali, objenin renginden neredeyse tamamen bağımsızdır. Çeşitli ölçüm aralıklarındaki yüksek çözünürlük, sensörlerin çok farklı alanlarda kullanılabilmesine imkan tanımaktadır.
Optik veriler
| Çalışma aralığı | 43...53 mm |
| Ölçüm mesafesi | 48 mm |
| Ölçüm aralığı | 10 mm |
| Çözünürlük | 20 µm |
| Doğrusallık | 0,5 % |
| Işık türü | Lazer (kırmızı) |
| Dalga uzunluğu | 655 nm |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Lazer sınıfı (EN 60825-1) | 2 |
| Müsaade edilen maks. harici ışık | 10000 Lux |
| Işık noktası çapı | 0,5 mm |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 30 mA |
| Sınır frekans | 1 kHz |
| Tepki süresi | 500 µs |
| Isıl sürüklenme (Tu < 10 °C, Tu > 40 °C) | 5 µm/K |
| Isıl sürüklenme (10 °C < Tu < 40 °C) | 5 µm/K |
| Sıcaklık aralığı | -10...60 °C |
| Hata çıkışı gerilim düşmesi | < 2,5 V |
| PNP hata çıkışı anahtarlama akımı | 200 mA |
| Analog çıkış | 0...10 V |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Koruma sınıfı | III |
Mekanik veriler
| Gövde malzemesi | Plastik |
| Tam döküm | Evet |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 8 pin'li |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| Analog çıkış | Evet |
Bağlantı şeması
Ölçüm sapması
Tipik karakteristik eğri, Kodak beyaz % 90 baz alınmıştır
- Sr = Anahtarlama mesafesi
- dSr = Anahtarlama mesafesi değişikliği
 |
Siyah % 6 |
 |
Alüminyum |
Kumanda panosu
- 03 = Hata göstergesi
- 12 = Analog çıkış gerilimi göstergesi
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Verici diyot
- 2 = Alıcı diyot
- Vida M4 = 1 Nm
Tamamlayıcı ürünler
| Analog değerlendirme cihazı AW02 |
| Muhafaza gövdesi seti ZSP-NN-02 |
| Muhafaza gövdesi ZSV-0x-01 |
