- Dijital, analog çıkış
- Menü kontrollü ayarlar
- Senkron ve multipleks çalışma modu
- Sıcaklık kayması bertaraf edilebilir

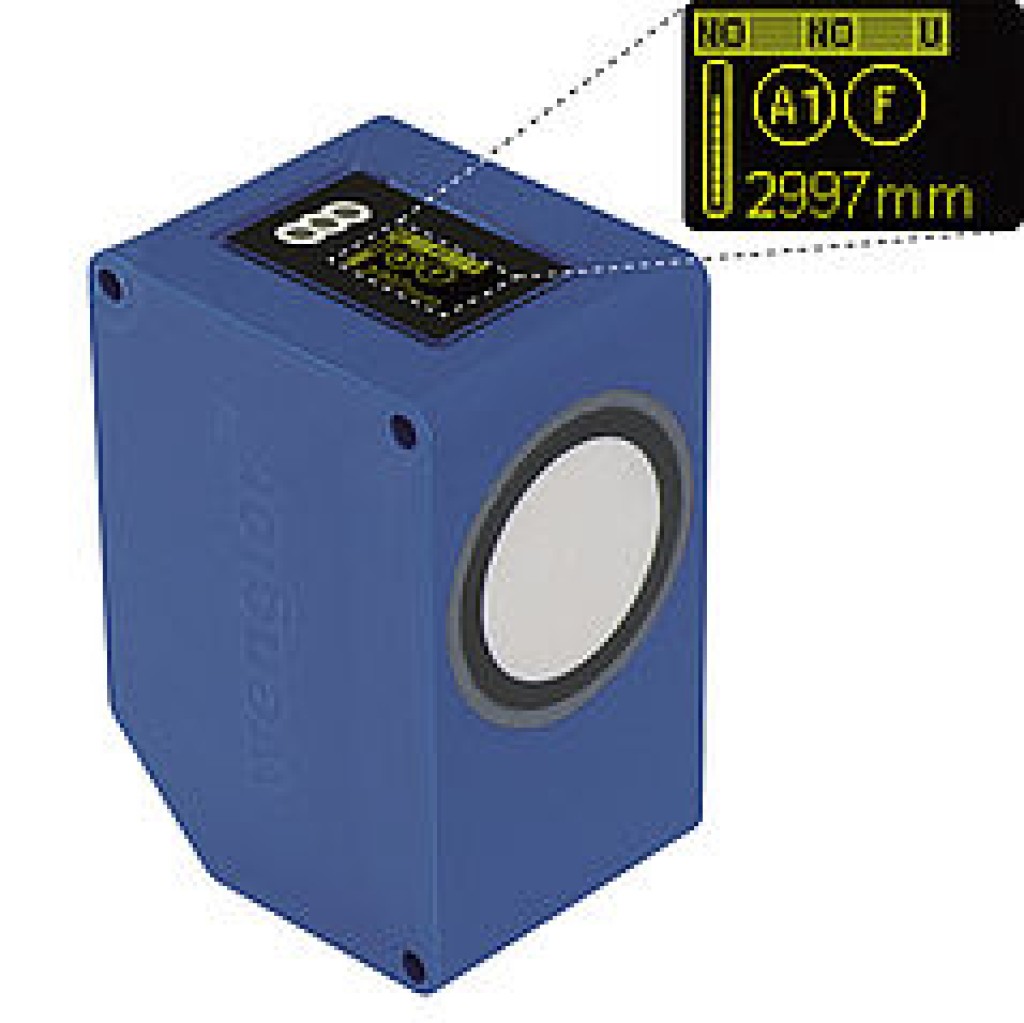

Ultrasonik sensörler, objeden yansıtılan sesi değerlendirir. Neredeyse her objeyi algılarlar ve özellikle sıvıların ve dökme malların doluluk seviyesi kontrolü veya şeffaf objelerin algılaması için uygundurlar. Sensör, objeleri malzemelerinden, bileşim durumunda, renginden veya şeffaflığından bağımsız olarak algılar. Grafiksel ekran, sensörlerin menü kontrollü bir şekilde kolayca ayarlanmasını sağlar. IO-Link arabirimi üzerinden kolay parametreleme ve hızlı arıza teşhisi mümkündür.
Ultrasonik veriler
| Çalışma aralığı | 300...6000 mm |
| Ölçüm aralığı | 5700 mm |
| Azami tekrarlanabilirlik | 5 mm |
| Doğrusallık sapması | 20 mm |
| Çözünürlük | 1 mm |
| Ultrasonik frekans | 75 kHz |
| Açılma açısı | < 14 ° |
| Kullanım ömrü (Tu = +25 °C) | 100000 h |
| Anahtarlama histerezi | 30 mm |
Elektriksel veriler
| Besleme gerilimi | 18...30 V DC |
| Güç çekişi (Ub = 24 V) | < 50 mA |
| Anahtarlama frekansı | 1,5 Hz |
| Tepki süresi | < 334 ms |
| Sıcaklık aralığı | -25...60 °C |
| Anahtarlama çıkışı sayısı | 2 |
| Anahtarlama çıkışı gerilim düşmesi | < 2,5 V |
| PNP anahtarlama çıkışı anahtarlama akımı | 100 mA |
| Analog çıkış | 0...10 V/4...20 mA |
| Senkronize çalışma modu | maks. 40 sensör |
| Multipleks çalışma modu | maks. 16 sensör |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Arayüz | IO-Link |
| IO-Link versiyonu | 1.0 |
| Koruma sınıfı | III |
Mekanik veriler
| Ayar türü | Teach-In öğretme |
| Gövde malzemesi | Plastik |
| Koruma sınıfı | IP67 |
| Bağlantı türü | M12 × 1; 4/5 pin'li |
Fonksiyon verileri
| Menü dili ayarlanabilir | Evet |
| Şifre koruması | Evet |
Çıkış fonksiyonu
| Hata çıkışı | Evet |
| PNP normalde kapalı kontak/normalde açık kontak arasında geçiş yapılabilir | Evet |
| IO-Link | Evet |
| Analog çıkış | Evet |
Bağlantı şeması
Karakteristik tepki eğrisi
100 × 100 mm plaka üzerinde ses demetinin ölçümü
- Ob = Obje
- Sc = Ses demeti genişliği
 |
Standart |
 |
Orta geniş |
 |
Dar |
 |
Ekstra dar |
Karakteristik tepki eğrisi
Ø 27 mm çubuk üzerinde ses demetinin ölçümü
- Ob = Obje
- Sc = Ses demeti genişliği
|
Standart |
|
Orta geniş |
|
Dar |
|
Ekstra dar |
Kumanda panosu
- 20 = Enter tuşu
- 22 = Up tuşu
- 23 = Down tuşu
- 60 = Gösterge
Ölçeklendirilmiş resim
Ölçüler mm biriminde (1 mm = 0.03937 inç)
- 1 = Aktif yüzey
- Vida M3 = 0,5 Nm
Tamamlayıcı ürünler
| IO-Link Master |
| PNP-NPN dönüştürücü BG2V1P-N-2M |
